产品名称： 宽带合路器
欢迎咨询国迈通信（河南）有限公司
电话：18639012812
相关搜索：宽带合路器厂家
详细介绍

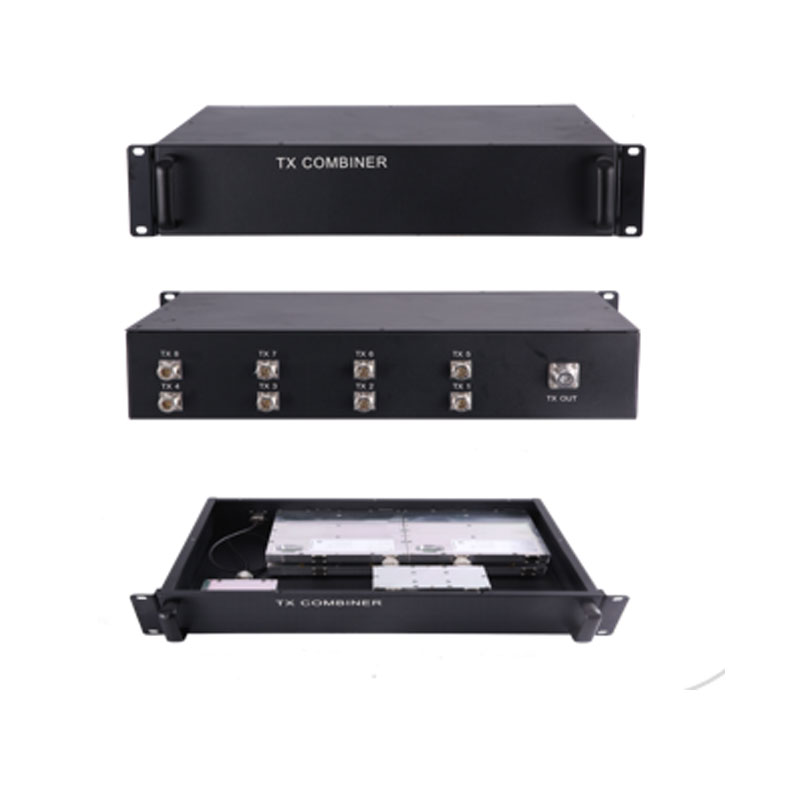

国迈通信宽带合路器型号
2-4路合路器-1U 尺寸：428x45x294mm
5-8路合路器-2U 尺寸：428x85x294mm
合路器主要用作将多信号合路到一套分布系统。畅博合路器采用同频合路器的3dB电桥，它能够沿传输线路某一确定方向上对传输功率连续取样，能将一个输入信号分为两个互为等幅且具有90°相位差的信号。提高输出信号的利用率，广泛应用室内覆盖系统中对基站信号的合路。
1、采用新型材料和设计原理提高了设备隔离度减轻了重量。
2、多合路器通用化设计，提高了生产效率。
3、承受150W高功率输入高可靠性
4、具有第三方检测机构认证测试报告。
5、标配LED指示灯功率显示
6、集群系统建议选配PLUS版本、适合摩托、海能达虚拟集群及长发集群，系统更稳定。
7、选配数码显示、本机监控软件
宽带合路器详细参数
| 项目 | 常温下（﹢15℃~+35℃） | 极限温度下（-30℃~+60℃） | ||
| 工作频率 | 136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz | |||
| 插入损耗 | 2合路 | ≤4.1dB | ≤5.2dB | |
| 3合路 | ≤6.1dB | ≤6.8dB | ||
| 4合路 | ≤7.3dB | ≤8.4dB | ||
| 6合路 | ≤9.1dB | ≤9.5dB | ||
| 8合路 | ≤11.1dB | ≤12.5dB | ||
| 驻波比 | 输入 | ≤1.2dB | ≤1.5dB | |
| 输出 | ≤1.4dB | ≤1.5dB | ||
| 工作带宽 | VHF:15MHz/UHF:30MHz | |||
| 端口误差 | ≤0.5dB | |||
| Tx to Rx隔离度 | ≥70dBm | |||
| Ant to Tx隔离度 | ≥50dBm | |||
| 反向隔离度 | ≥45dBm | |||
| OIP3 | ≥85dBm | |||
| 平均功率 | ≤150W per Channel | |||
| 工作温度 | ﹢15℃~+35℃ | -30℃ to +60℃ | ||
| 储存温度 | -40℃ to +85℃ | |||
| 工作湿度 | ≤95% RH | |||
| 阻抗 | 50Ω | |||
| 接口 | N-connector（female） | |||
| 尺寸 | 2-4路1U 428*45*294 5-8路2U 428*85*294 | |||
